磷酸铁锂电池电池系统REVO三相UPS锂电池系统
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列
REVO锂电三相系列

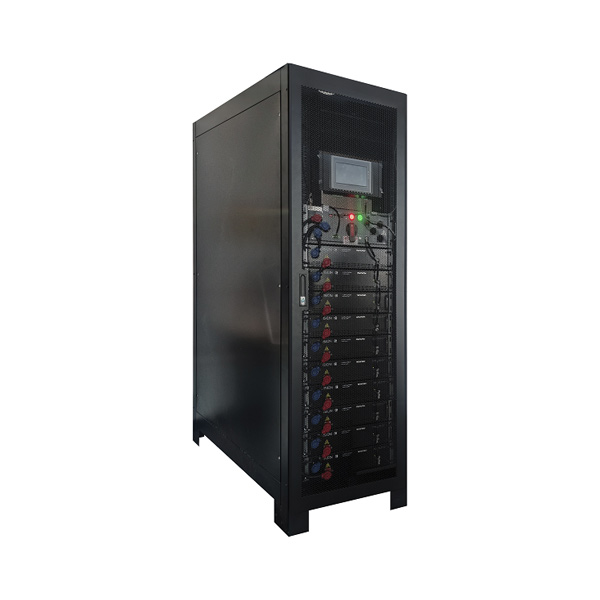

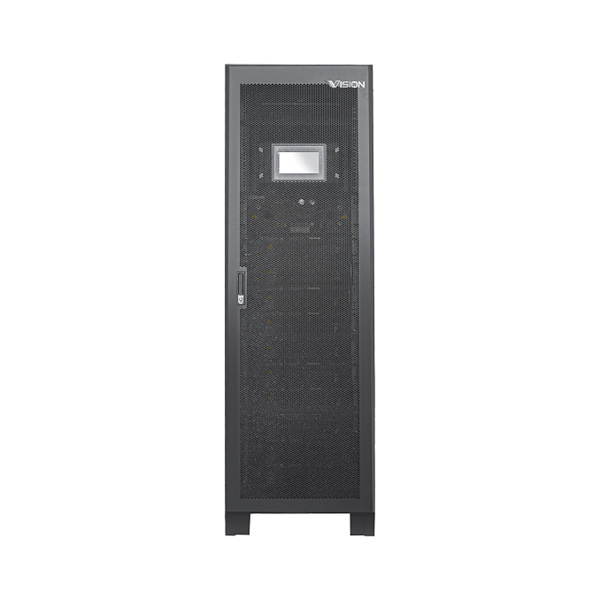

REVO三相UPS锂电池系统

  • Overview:
    REVO系列三相UPS电源具备高倍率放电能力与≥95%放电效率，实现全状态电芯管理与秒级模块级消防响应。系统采用四级安全防护架构，确保高可靠性与高安全性。支持长循环寿命（≥2500次@1C），设计寿命达15年，并可选配智能云管理平台，提升运维效率与可视化水平。
  • Application Scenarios:
    1. 数据中心
    2. 金融机构
    3. 轨道交通
    4. 无市电供应地区的电力备份

Battery Quick Facts

  • 电池类型
    电池类型
    磷酸铁锂电池
  • 放电效率
    放电效率
    10C放电≥95%
  • 设计寿命
    设计寿命
    15年

Key Features

  • 模块化设计
    支持预制化整体交付，运输便捷，现场快速安装部署。
  • 多模块串联
    支持51.2V × n电压范围配置（5 ≤ n ≤ 14），灵活适配不同电压需求。
  • 多模组并联
    支持功率灵活扩展，满足多场景、多负载的供电要求。
  • 兼容多种UPS架构
    支持二线制/三线制接入，适配主流UPS系统设计。
  • 可控式环流管理
    实现新旧模组混搭运行，有效降低维护及替换成本。

Industry Applications

Specification

模块：

标准19英寸柜体设计，安装方便快捷;全前端布线设计，维护简单；集成单体电池采集管理单元，实现7*24小时的实时在线监控，确保系统安全运行。

型号 容量 电芯型号 串并联 尺寸（mm）长*宽*高 标称能量（kwh）
TPH20 51.2V50AH 50Ah 1P16S 442*600*127 2.56
TP10 51.2V50AH 50Ah 1P16S 442*690*106 2.56
TP20 51.2V100AH 50Ah 2P16S 442*800*150 5.12
TPL5 51.2V100AH 100Ah 1P16S 442*690* 108 5.12
TPL10 51.2V200AH 100Ah 2P16S 442* 800*149 10.24

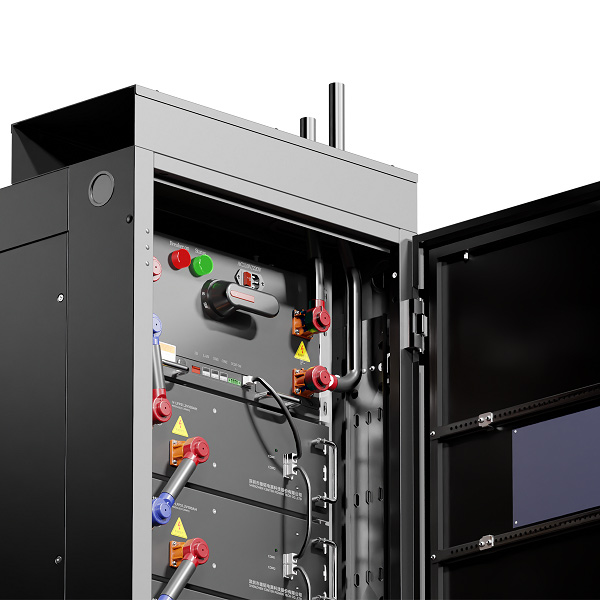

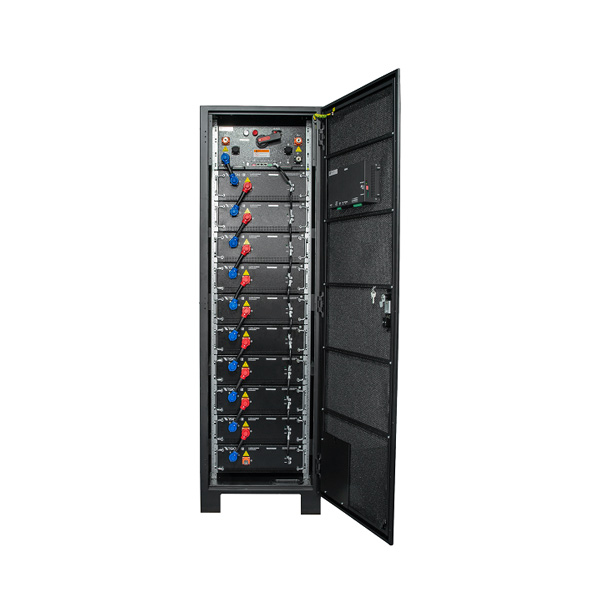

模组:

标准模块化设计，整洁美观，布局方便；配备可视化显示系统，实时显示系统状态;配置状态指示灯，可快速识别每个机柜状态；预置式安装，FCL(整箱)运输，最大限度减少现场施工量。

型号 容量 模块型号 模块数 尺寸（mm）长*宽*高 标称能量（kwh）
TPH160 409.6V 50AH TPH10  8 600*1000*2000 16.38
TPH200 512V 50AH TPH10

10

 600*1000*2000 20.48
TPH240 614.4V 50AH  TPH10  12 600*1000*2000 24.50
TP80 409.6V 50AH TP10 8 600*1000*2000 20.48
TP100 512V 50AH TP10 10 600*1000*2000 25.60
TP120 614.4V 50AH TP10 12 600*1000*2000 30.72
TP140 716.8V 50AH  TP10 14 600*1000*2300 35.84
TP160 409.6V 100AH  TP20 8 600*1000*2000 40.96
TP200 512V 100AH  TP20 10 600*1000*2000 51.20
TP240 614.4V 100AH  TP20 12 600*1000*2000 61.44
TPL40 409.6V 100AH  TPL5 8 600*1000*2000 40.96
TPL50 512V 100AH  TPL5 10 600*1000*2000 51.20
TPL60 614.4V 200AH  TPL5 12 600*1000*2000 61.44
TPL80 409.6V 200AH  TPL20 8 600*1000*2000 81.92
TPL100 512V 200AH  TPL20 10 600*1000*2000 102.4
TPL120 614.4V 200AH  TPL20 12 600*1000*2000 122.8
Swipe Left or Right to View the Full Table

FAQs

  • q电池无法充电是什么原因？
    a
    可能原因：
    1. 充电器或UPS主板故障。
    2. 电池过度放电，导致触发保护机制（电压低于安全截止值）。
    3. 电池管理系统（BMS）故障。

    解决办法：
    1. 检查充电器输出电压是否与电池匹配。
    2. 尝试使用专业设备激活电池。
    3. 联系售后服务，检测电池管理系统或更换电池。
  • q通信，电压，温度自检失败是什么原因？
    a
    可能原因：
    1. 接线异常。
    2. 拨码设置错误。
    3. 网线接触不良。

    解决方法：
    1. 检查CBMS与GBMS之间的网线连接是否正常，排除网线或接口硬件问题。若LCD显示CBMS通信故障，通常是因为CBMS与GBMS之间的网线连接不正确。
    2. 检查并机CBMS的IP拨码开关是否设置正确，同时确保启用GBMS与末尾电池柜CBMS的CAN/485终端电阻。
    3. 检查并机间的网线连接是否正常，重点检查是否存在接触不良现象。
